MTL - Kontinuální měřič tloušťky pásu pro lisovny

Kontaktní kontinuální měřič tloušťky pro lisovny a zpracovatele kovového pásu. Tloušťkoměr typ: MTL-501

Measuring head MTL-501

Proces měření:

Měřič je naváděn na pás motoricky. Měřicí hlava je plovoucí a kompenzuje pohyby pásu ve vertikálním směru a naklopení pásu ve směru jeho pohybu. Zařízení je vybaveno vyhodnocovací jednotkou s digitálním zobrazením on-line měřené hodnoty a reléovými výstupy.

Výstupy zařízení:

  • digitální zobrazení měřené tloušťky
  • 2 reléové výstupy signalizující překročení limitní tloušťky
  • výstup dat RS-485 (ASCII, Messbus, Modbus-RTU)

Volitelné příslušenství:

  • světelná signalizace překročení limitní tloušťky
  • komunikační rozhraní Profibus
  • analogový výstup
  • vizualizační software
Základní technické údaje:
Parametr Hodnota
Rozsah měřené tloušťky 0,03 - 5 mm (8 mm)
Rozlišení 0,001 mm
Přesnost měření ± 5 µm
Maximální hloubka měření od kraje pásu 48 mm

Přiložené video

MTL-501A tloušťkoměr s motorizovaným pojezdem:

Připojené obrázky

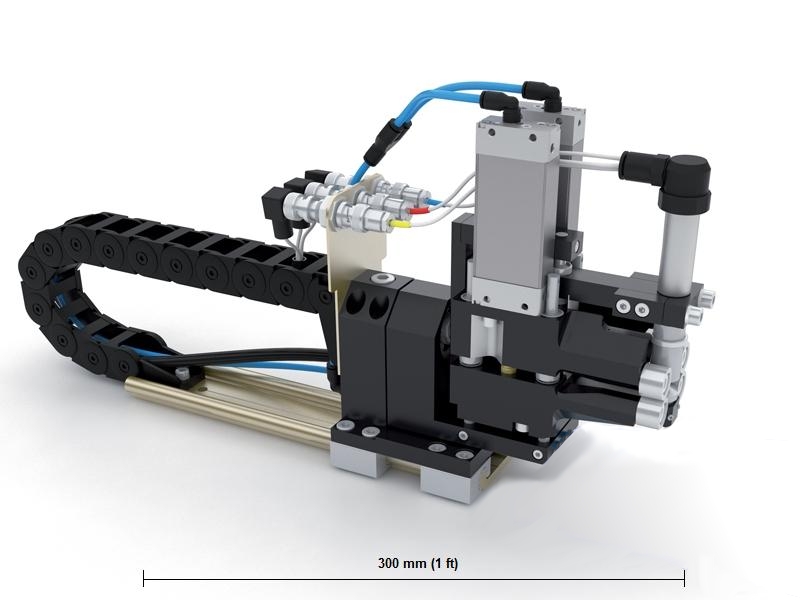

  • Measuring head with motorized drive
  • MTL-501A - digital control unit

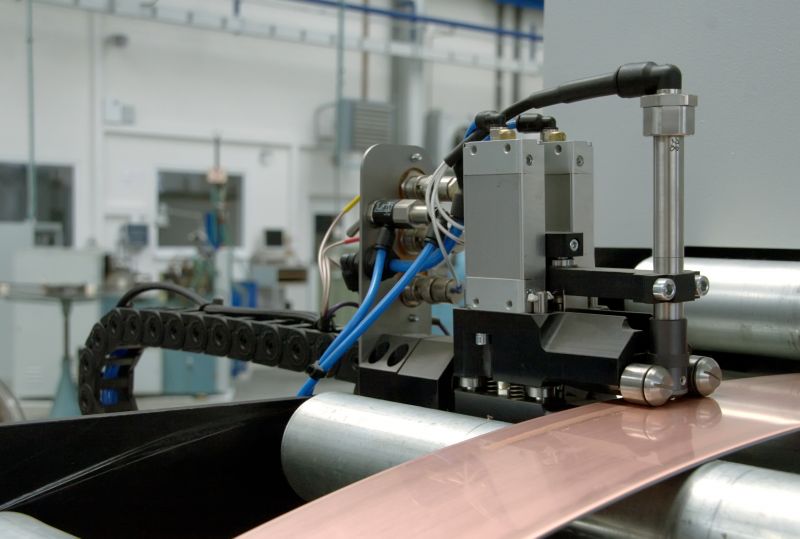

  • MTL on production line 1
  • MTL on production line 2
