LMT - Laserový měřič tloušťky pásu

Měřič je určen pro přesné bezkontaktní měření tloušťky pásů s vysokou odolností pro těžké pracovní podmínky. Typy: LMT-300A; LMT-500A, LMT-750A, LMT-1000A (dle hloubky měření)

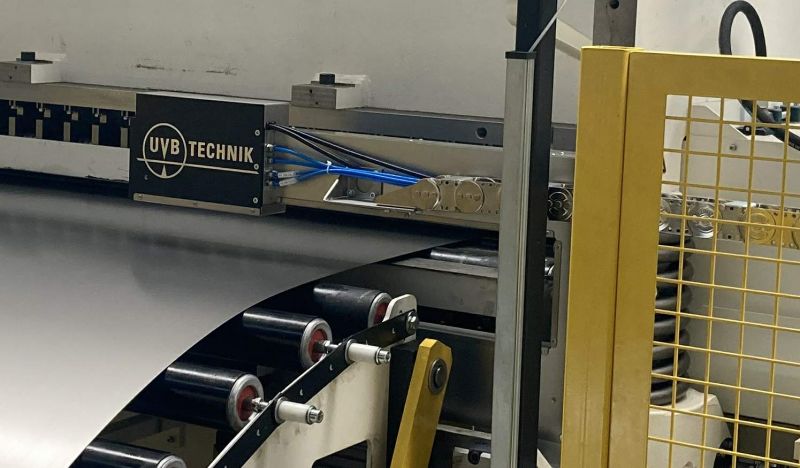

LMT-300A Laser strip thickness gauge

Výhody zařízení:

  • využití čtyřbodových laserových snímačů vzdálenosti nové generace bez vlivu změny odrazivosti povrchu a s minimalizací vlivu náklonu pásu (zvlněný pás)
  • automatická kalibrace pomocí zabudovaného etalonu
  • vzduchový ofuk laserových snímačů proti znečištění (při měření)

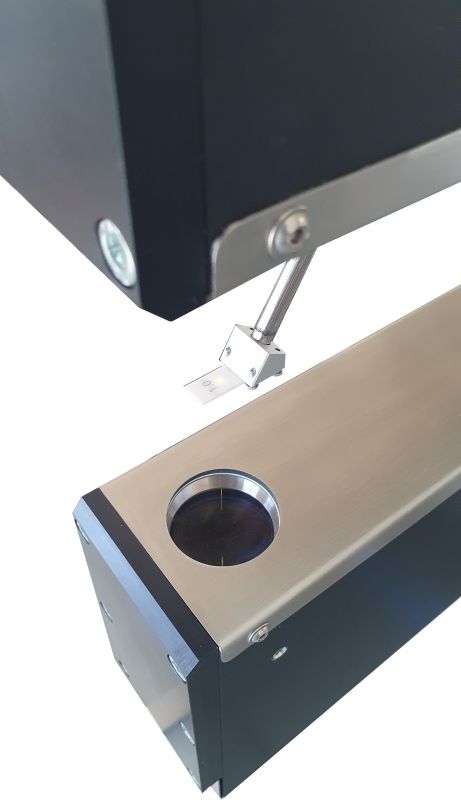

  • automatická krytka optiky laserového snímače při vypnutém měření
  • automatizované nasouvání na pás
  • dotykový displej pro jednoduché zadávání nominální tloušťky a limitů

Vyhodnocovací jednotka měřiče umožňuje:

  • digitální zobrazení tloušťky na 7" dotykovém displeji
  • zobrazování odchylky od nastavené nominální tloušťky
  • grafické znázornění průběhu tloušťky
  • zadávání a hlídání dolních a horních mezí
  • ovládání nasouvání měřiče na pás
  • analogové výstupy pro regulaci ± 20 mA (± 10 V, 4 - 20 mA)
  • sériovou komunikaci PROFINET (PROFIBUS,...)

Doplňkové příslušenství:

Základní technické údaje:

Parametr LMT-300A (500A; 1000A)
Rozlišení 0,0001 mm 0,001 mm 0,001 mm
Tloušťka pásu max. 2 mm 5 mm 20 mm
Přesnost měření ≤ 1 µm ≤ 2 µm ≤ 5 µm
Max. hloubka měření od kraje pásu 300 mm (500 mm, 1000 mm)

Připojené obrázky

  • HMI-Touch panel box
  • HMI-Touch panel 7 - trend graph
  • HMI-Touch panel 7 - thickness evaluation
