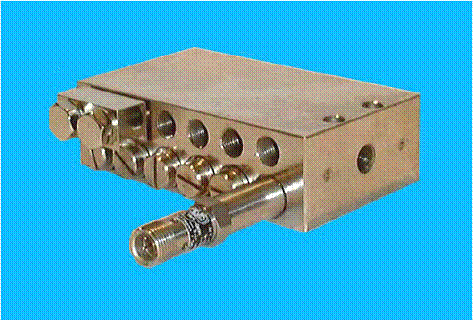

Progresivní rozdělovač TTV-BVP
Progresivní rozdělovače BVP rozdělují množství dopravované čerpadlem v množstevním poměru, který je určen pomocí rozdělovače na více výpustí. Různých dodaných množství uvnitř rozdělovače je dosaženo pomocí sdružení dvou výpustí. Každý píst provádí svůj zdvih a přiděluje ložisku předem určené množství maziva, dříve než pracuje další píst.
Výroba a prodej mazací techniky byly přesunuty do partnerské firmy LubTechnik s.r.o.
Kontakt na technika prodeje: prodej@lubtechnik.cz
VÝHODY/VLASTNOSTI
- bloková konstrukce
- robustní konstrukce z niklované oceli nebo nerezu
- vsazený píst bez měkkého těsnění a pružin
- bezpečný a přesný přívod maziva
- evidence pohybu pístu pomocí bezdotykového spínače může být sledován mazací cyklus
- odstraněním zátky uzávěru a ocelové koule v otvoru a uzavřením jedné z obou výpustí se dosáhne interního spojení proti sobě ležících výpustí
- sdružením dvou vedle sebe ležících výpustí pomocí montáže vnějšího spojení
- vhodné pro olej a plastické mazivo třídy NLGI 000 až 2
| Označení rozdělovače |
Číslo výrobku Materiál: ocel-niklovaná |
Číslo výrobku Materiál: nerez |
Počet pístů | Max. počet vývodů | A [mm] |
Váha netto (cca) [kg] |
|---|---|---|---|---|---|---|
| BVP 3-vývodový | 2533 | 3109 | 3 | 6 | 60 | 0,6 |
| BVP 4-vývodový | 2534 | 3110 | 4 | 8 | 75 | 0,8 |
| BVP 5-vývodový | 2535 | 3111 | 5 | 10 | 90 | 1,0 |
| BVP 6-vývodový | 2536 | 3112 | 6 | 12 | 105 | 1,2 |
| BVP 7-vývodový | 2537 | 3113 | 7 | 14 | 120 | 1,4 |
| BVP 8-vývodový | 2538 | 3114 | 8 | 16 | 135 | 1,6 |
| BVP 9-vývodový | 2539 | 3224 | 9 | 18 | 150 | 1,8 |
| BVP 10-vývodový | 2540 | 3225 | 10 | 20 | 165 | 2,0 |
Jmenovité dodávané množství:
- 0,13cm3 (/zdvih/vývod)
PŘÍSLUŠENSTVÍ
Crossport
Výrobek č.: 2782
Pomocí montáže vnějšího spojení (Crossport) je možné sloučit dva vedle sebe ležící vývody a dopravované množství ze dvou zdvihových objemů (dva T-písty), tří zdvihových objemů (jeden T-píst a jeden S-píst) nebo čtyř zdvihových objemů (dva S-písty) vypustit z jednoho vývodu. T-píst může být kdykoli přestavěn na S-píst tím, že se odstraní zátka uzávěru a ocelová koule z otvoru. Přitom je třeba dbát na to, aby byla vývod maziva na jedné straně rozdělovače uzavřen.
Bezdotykový spínač
Výrobek č.: 2725
Bezdotykový spínač eviduje pohyb dopravního pístu a umožňuje tak sledování mazacích cyklů. Spínač může být našroubován na libovolné pístové vrtání.
TECHNICKÁ DATA
Bezdotykový spínač
Provozní napětí...................................10V - 36V DC
Výstupní funkce...................................vypínač
Elektrické provedení.............................DC PNP
Zatížitelnost proudem...........................trvale - 100 mA
..........................................................krátkodobě -100 mA
Krytí.................................................. IP67
Teplota prostředí.................................-25°C až +80°C
Provozní tlak.......................................200 bar
Druh připojení.....................................válcový konektor M12x1
Připojené soubory
- Progresivní rozdělovač TTV-BVP – PDF dokument (204,21 kB)
