Измеритель непрерывного действия для измерения толщины и ширины узкой ленты

Измеритель предназначен для точного непрерывного контактного измерения толщины и ширины узких лент и плоских проволок в двух взаимно перпендикулярных плоскостях. Тип: MTSUP-301

MTSUP 301

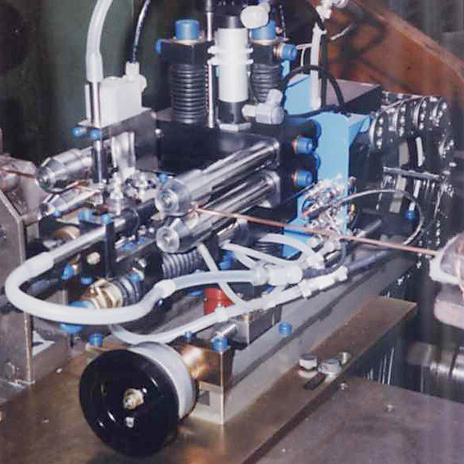

Измеряемая лента ведется через пневматически управляемые направляющие валики из закаленной нержавеющей стали, которые дают возможность идеального ведения для гарантии точности измерения. Установление измерителя в рабочее положение производится полуавтоматически при помощи пневматических элементов. Контакты из технического алмаза, находящиеся в постоянном соприкосновении с измеряемой лентой, сконструированы таким образом, что визуально не повреждают поверхности материала и имеют длительный срок службы. Пневматическое прижатие контактов к ленте можно плавно регулировать.

Расстояние линии измерения толщины от края ленты можно устанавливать и в процессе измерения при помощи микрометрического винта, а тем самым измерять и поперечный профиль ленты.

ВЫЧИСЛИТЕЛЬНОЕ УСТРОЙСТВО ДАЕТ ВОЗМОЖНОСТЬ:

  • аналогового стрелочного изображения отклонения от номинальной толщины
  • аналогового стрелочного изображения отклонения от номинальной ширины
  • цифрового изображения толщины с возможностью установления и соблюдения нижних и верхних пределов
  • цифрового изображения ширины с возможностью установления и соблюдения нижних и верхних пределов
  • аналогового выхода 0-20 mA
  • установления номинальной толщины и ширины при помощи цифровых переключателей

ПРЕИМУЩЕСТВА ОБОРУДОВАНИЯ:

  • абсолютное цифровое изображение измеренной толщины
  • независимость от типа измеряемого материала
  • отсутствие необходимости заранее устанавливать головки на номинальную толщину
  • простота обслуживания

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ:

  • регистрирующее устройство с захватом и крышкой ZAP-501
  • модуль серийного выхода данных RS-485 (232)
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:
Параметр Величина
дифференциация 0,001 mm
толщина ленты (диапазон) 0,05 - 9 mm
ширина ленты (диапазон) стандарт 1 - 26 mm (mакс 50 mm)
макс. погрешность при измерении толщины (в пределах) 2 µm
макс. погрешность при измерении ширины (в пределах) 3 µm
макс. скорость ленты 900 m/min
выходы, выходные устройства между 4 реле 6А (или 4 выключателя Vss/0,15A)
