Snímač vibrací vibračních třidičů
Snímač vibrací SV-3 slouží pro hlídání správného chodu vibračních třidičů snímáním jejich vibrací k automatickému zastavení pásových dopravníků s materiálem při poruše vibračního třidiče, aby nedošlo k jeho zavalení.
Popis funkce:
Správný chod vibračního zařízení signalizuje snímač jako aktivní stav světelnou signalizací pomocí signálky řady T6 a tranzistorovým spínačem pro ovládání technologie.
Tlačítkem na vyhodnocovací jednotce je možno provádět kontrolu funkčnosti snímače vibrací.
1. Kontrola signálky a napájení
- zmáčkneme tlačítko do mezipolohy
- signálka se musí rozsvítit
2. Kontrola připojení snímací hlavice
- zamáčkneme tlačítko do koncové polohy
- při přerušeném vedení ke snímací hlavici
- signálka zhasne
Trimry umístěnými ve vyhodnocovací jednotce je možno nastavit citlivost na přijímaný signál ze snímací hlavice a nastavit zpoždění vypnutí signalizace po přerušení vibrací až do 3 s.
Připevnění snímací hlavice:
Snímací hlavice se připevňuje do otvoru na vibrující část svěrně pomocí dvou matic tak, aby největší amplituda vibrací byla ve směru osy snímací hlavice. Otvor o ? 26 mm je možno vyvrtat buď přímo do vibrujícího zařízení, případně do úchytu přivařeného na vibrující zařízení. Upevňovací matice se doporučují zajistit lepidlem LOCTITE.
Oblast použití:
Snímání vibrací pro vibrační třidiče s pásovými dopravníky k třídění a přesívání: uhlí, koksu, štěrku, kamení a jiných sypkých materiálů
Součásti dodávky:

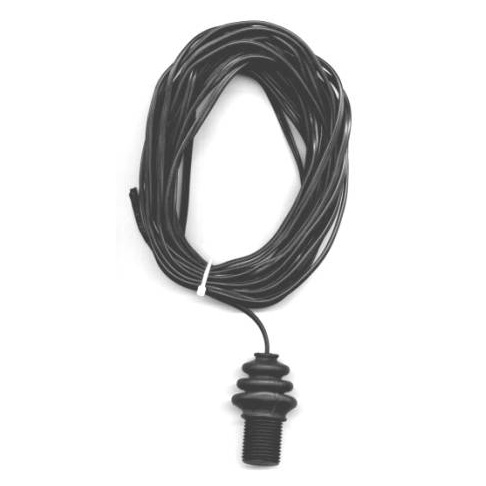

- duralová snímací hlavice se svorkovnicí a dvoužilovým kabelem (standard 10 m)
- kovová skříňka (T6S2030) s elektronikou, simulačním tlačítkem a signalizací
| Parametr | Hodnota |
|---|---|
| Napájení | 18 - 35 Vss |
| Výstupy (NPN a PNP) | 0 V; 24V |
| Maximální spínaný proud | 500 mA |
| Krytí snímací hlavice | IP 64 |
| Krytí skříňky s elektronikou | IP 54 |
