SPKV - Датчик положения рельсовых транспортных средств

Датчик положения рельсовых транспортных средств служит для точного наведения транспортного средства коксового завода (наполняющий, выталкивающий, направляющий, пожарный вагоны и т. д.) к отдельным коксовальным камерам. Тип: SPKV-03

Snímač polohy kolejových vozidel pro koksovny

ПРЕИМУЩЕСТВА:

автоматический контроль загрязнения оптики
автоматический контроль температуры головки
обогрев от конденсации пара
защита от ошибочного прочтения позиции

ВЫГОДЫ ИСПОЛЬЗОВАНИЯ:

более точный наезд вагонов
автоматизация проезда вагонов
технологический процесс находится под
контролем

ПРИНЦИП:

Использование оборудования позволить обеспечить более точное подведение вагонов (меньший износ коксовальных камер), синхронизацию вагонов, автоматизацию проезда вагонов или всей работы коксового завода, наблюдение за технологическим процессом производства кокса.
Боковые стороны коксовальных камер составляют стены, которые при неточном наезде выталкивающего вагона обдираются плечом наезжающего вагона. При точном наезде плечо находится посередине и стен не дотрагивается. При использовании оборудования UVB TECHNIK - SPKV существует возможность избежать этой проблемы и экономить на ремонте поврежденных стен.

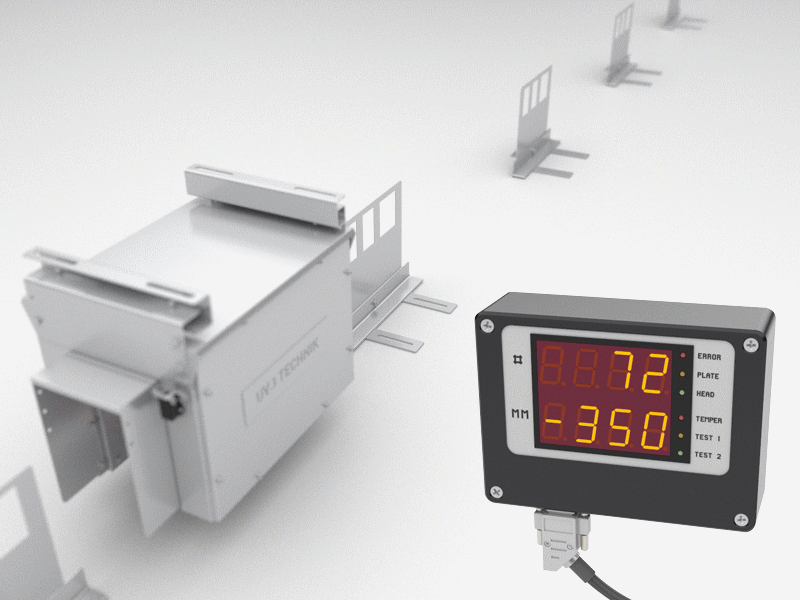

Перед отдельными камерами укрепятся кодовые доски. На вагон (транспортное средство) укрепится считывающая головка, а в кабине оператора вагона - дисплей. При проезде вагона кодовая доска войдёт в щербину считывающей головки, при этом оптикой будет идентифицирован номер кодовой доски и измеряемое расстояние от середины кодовой доски. Дисплей определит по номеру доски соответствующее название, которое потом изобразится в верхней части дисплея. В нижней части дисплея изображается расстояние от середины кодовой доски с соответствующим знаком. Дисплей содержит серийную коммуникационную линию RS485 для внешнего общения (MODBUS, PROFIBUS) с управляющей системой.

Оборудование является очень прочным и сконструировано специально для использования на коксовых заводах:

кодовые доски и считывающие головки из нержавеющей стали
автоматический контроль загрязнения оптики
автоматический контроль температуры головки
обогрев от конденсации пара
защита от ошибочного прочтения позиции

РЕФЕРЕНЦИИ:

ARCELORMITTAL OSTRAVA, Чешская республика USED FOR UNATTENDED OPERATION
OKK Koksovny, a.s. Koksovna Svoboda, Чешская республика
US STEEL Кошице, Словакия
SIEMENS, Чешская республика
ARCELORMITTAL Zenica, Босния и Герцеговина

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:
Параметр	Величина
щербина для прохода кодовых досок	150 mm
внешние размеры считывающей головки	690 × 445 × 380 mm
размеры кодовых досок	340 × 310 mm
материал кодовых досок и считывающей головки	нержавеющая сталь
рабочая температура	-20°C (-50°C) до +80 °C
питание	24 V DC / 0.5A, 4A
