STM - Sekční měřič rozložení tahu

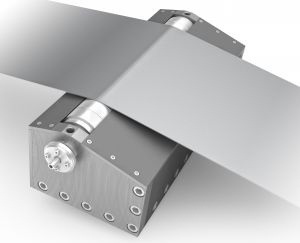

Sekční měřič rozložení tahu válcovaného kovového pásu - Shapemeter roll (Shape-roll, Measuring-roll). Typ: STM

STM 800x650

Sekční měřič rozložení tahu je navržen pro sledování a regulaci rovinnosti za studena válcovaného kovového pásu. Princip vyhodnocování rovinnosti je založen na měření síly přítlaku kovového pásu na řadu citlivých měřicích zón, které tvoří převáděcí válec. Přes tento převáděcí válec je v konstantním úhlu opásán měřený pás. Zobrazovací jednotka znázorňuje rozložení tahu po šířce pásu pomocí sloupcových grafů a průběh po délce měřeného pásu.

Přednosti

  • měření rozložení tahu od nulové rychlosti pásu
  • měření celkového tahu pásu
  • zobrazení rovinnosti v I-units
  • cenově dostupné měřicí zařízení
  • jednoduchá konstrukce pro údržbu a kalibraci

Součásti zařízení

  • na zakázku vyrobená měřicí hlavice s citlivými měřicími zónami
  • průmyslové PC s vizualizací a archivací dat
  • datový výstup: PROFIBUS nebo dle požadavku zákazníka
  • OEM verze bez průmyslového PC a monitoru je možná
Základní technické údaje:
Parametr Hodnota
Chyba měření <0,15% plného rozsahu
Teplota pásu max. 180°C
Šířka jednotlivé zóny 33,3 mm
Max. vertikální zatížení každé zóny 14 000 N
Krytí měřicích snímačů IP68

Attached videos

STM-1200 on electrical seel strip in VIZ-STEEL Russia (NLMK group):

STM-400 on lead strip in Johnson Controls, Inc. Mexico:

Řešení bylo realizováno za finanční podpory ze státních prostředků poskytnutých prostřednictvím Ministerstva průmyslu a obchodu.

Připojené obrázky

  • STM-1200 VIZ Steel Russia

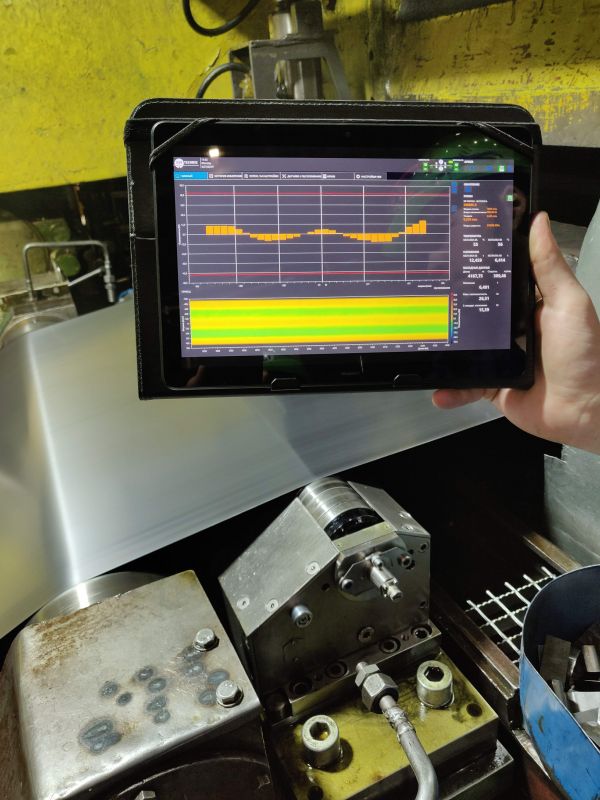

  • STM-1200 VIZ Steel Russia with tablet
  • STM-1200 monitor

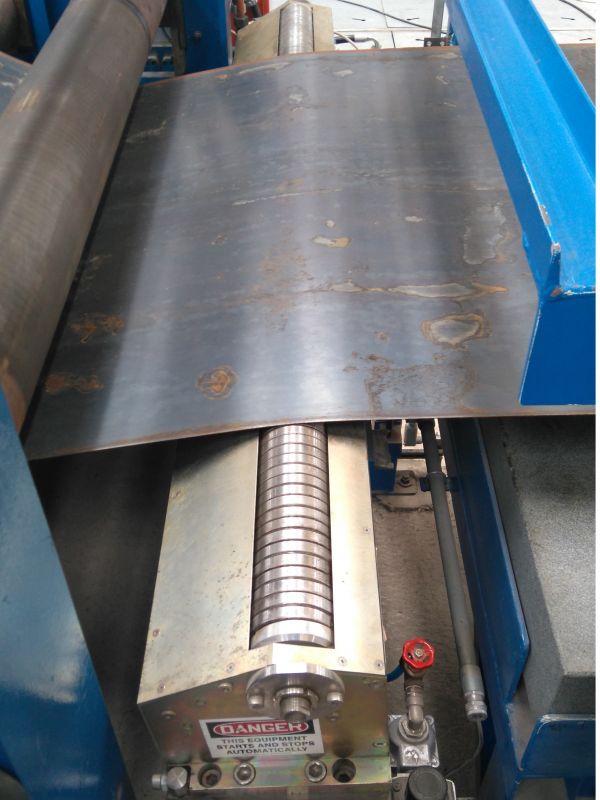

  • STM-400 on lead strip - Johnson Controls, Inc. Mexico
  • STM-1860 on tension leveler TYASA Mexico

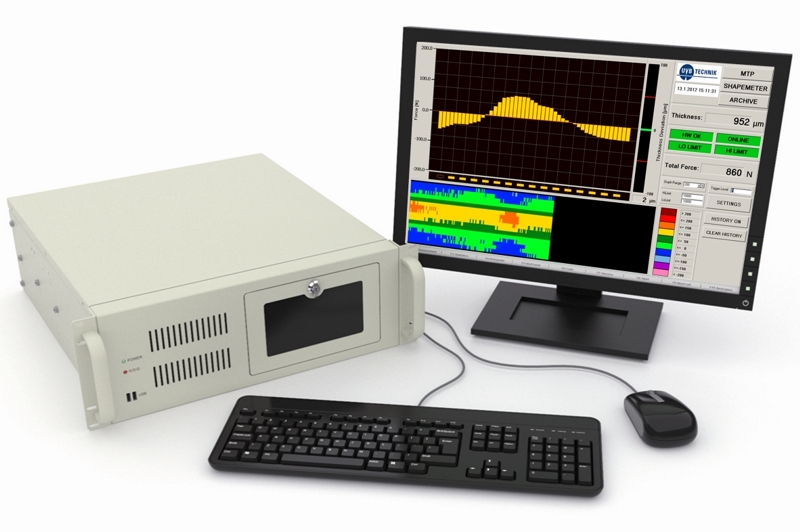

  • Shapemeter_PC_SW
  • Flatness report_example
